四分位数と箱ひげ図
概要
四分位数と箱ひげ図は、データを小さい順に並べて 4 つに分ける 3 つの値 $Q_1,Q_2,Q_3$（$Q_2$ は中央値、$Q_1,Q_3$ は下半分・上半分の中央値）と、最小値・$Q_1$・$Q_2$・$Q_3$・最大値の五数要約を描いた図である。四分位範囲 $Q_3-Q_1$ の 1.5 倍より外の値を外れ値とする基準がよく使われる。データが 6 個以上なら、1 つの値をどんな実数に取り替えても四分位数はもとのデータで決まる範囲に収まるが、平均値はいくらでも動く。四分位数の定め方はソフトによって異なり、五数要約が同じでも分布は同じとは限らない。四分位数は、傾きを変えた絶対値の和を最小にする値（分位点）とも見られる。
前提知識: 平均・中央値・分散
高校での出発点：データを 4 つに分ける
データを小さい順に並べ、真ん中で 2 つに分けたところが 中央値 である。前半と後半をさらにそれぞれ真ん中で分けると、データはおよそ 4 等分される。この 3 つの区切りの値を 四分位数 といい、小さい順に第 1 四分位数 $Q_1$、第 2 四分位数 $Q_2$（中央値）、第 3 四分位数 $Q_3$ と書く。平均値・中央値・分散の定義は 平均・中央値・分散 で扱った。この記事では、四分位数とそれを絵にした 箱ひげ図 を調べる。まず教科書の方式で 2 つのデータの四分位数を求めてみる。
11 人の小テスト（15 点満点）の得点が、小さい順に
$$
3,\ 5,\ 6,\ 7,\ 8,\ 8,\ 9,\ 10,\ 12,\ 13,\ 15
$$
であったとする。
- 中央値：11 個の真ん中は 6 番目なので、$Q_2=8$ である。
- 下半分：中央値（6 番目）を除いた前半は 1〜5 番目の $3,5,6,7,8$ である。その真ん中（3 番目）は $6$ なので、$Q_1=6$ である。
- 上半分：後半は 7〜11 番目の $9,10,12,13,15$ である。その真ん中は $12$ なので、$Q_3=12$ である。
四分位範囲は $Q_3-Q_1=12-6=6$ である。最小値 $3$、最大値 $15$ と合わせた 5 つの数 $3,6,8,12,15$ を、このデータの 五数要約 という。
12 個のデータ
$$
2,\ 4,\ 4,\ 5,\ 6,\ 7,\ 8,\ 9,\ 10,\ 11,\ 13,\ 20
$$
では、個数が偶数なので中央値は 6 番目と 7 番目の平均で、$Q_2=\dfrac{7+8}2=7.5$ である。
- 下半分は 1〜6 番目の $2,4,4,5,6,7$ で、その中央値は 3 番目と 4 番目の平均 $\dfrac{4+5}2=4.5$ である。よって $Q_1=4.5$ である。
- 上半分は 7〜12 番目の $8,9,10,11,13,20$ で、その中央値は $\dfrac{10+11}2=10.5$ である。よって $Q_3=10.5$ である。
四分位範囲は $10.5-4.5=6$ である。$Q_3$ から四分位範囲の $1.5$ 倍だけ上は $10.5+1.5\cdot6=19.5$、$Q_1$ から $1.5$ 倍だけ下は $4.5-9=-4.5$ である。$20$ は $19.5$ を超えるので、よく使われる基準（def-qbp-boxplot）では 外れ値 と判定される。
2 つの例から、次の問いが出てくる。
- 四分位数は正確にはどう定めるのか。「4 等分」はどのくらい正確か。→ def-qbp-quartile、ex-qbp-quarter
- 箱ひげ図は何を描き、何を描かないのか。→ def-qbp-boxplot、ex-qbp-same-summary
- 外れ値があるとき、平均・分散と四分位数はどう違う反応をするか。→ thm-qbp-robust、ex-qbp-mean-moves
- 表計算ソフトで求めた四分位数が教科書の値と違うのはなぜか。→ rem-qbp-conventions、ex-qbp-conventions
高校の計算 この記事の言葉 大学の言葉 小さい順に並べて何番目かを見る $j$ 番目に小さい値 $x_{(j)}$ 順序統計量 下半分・上半分の中央値 四分位数 分位点（分位点関数の値） 箱ひげ図の箱の長さ 四分位範囲 ばらつきの頑健な尺度 外れ値を 1 つ変えても箱は動かない 四分位数の動く範囲の評価 頑健性（ブレークダウン点） 中央値は絶対値の和を最小にする 四分位数は傾きを変えた絶対値の和を最小にする 分位点回帰の損失関数
四分位数と五数要約
データを $x_1,x_2,\dots,x_n$ とする。これを小さい順に並べ替えたものを
$$
x_{(1)}\le x_{(2)}\le\dots\le x_{(n)}
$$
と書く。$x_{(j)}$ を $j$ 番目に小さい値 という。同じ値が何個あっても、並べ替えた列は 1 通りに決まる。たとえば ex-qbp-odd では $x_{(5)}=x_{(6)}=8$ である。
$n\ge2$ 個のデータ $x_{(1)}\le\dots\le x_{(n)}$ について、$h$ を $\dfrac n2$ 以下の最大の整数とする（$n$ が偶数なら $h=\dfrac n2$、奇数なら $h=\dfrac{n-1}2$）。
- 第 2 四分位数 $Q_2$：データ全体の中央値。$n$ が奇数なら $x_{\left(\frac{n+1}2\right)}$、偶数なら $\dfrac{x_{(h)}+x_{(h+1)}}2$。
- 下半分 は $x_{(1)},\dots,x_{(h)}$、上半分 は $x_{(n-h+1)},\dots,x_{(n)}$ である（$n$ が奇数なら、真ん中の $x_{\left(\frac{n+1}2\right)}$ はどちらにも入れない）。
- 第 1 四分位数 $Q_1$ は下半分の中央値、第 3 四分位数 $Q_3$ は上半分の中央値である。
最小値・$Q_1$・$Q_2$・$Q_3$・最大値の 5 つの数を 五数要約、$Q_3-Q_1$ を 四分位範囲（interquartile range、IQR）という。四分位範囲の半分 $\dfrac{Q_3-Q_1}2$ を 四分位偏差 という。
ここで「中央値」は、平均・中央値・分散 と同じく、個数が奇数なら真ん中の値、偶数なら真ん中の 2 つの平均である。この定め方を、この記事では 教科書の方式 と呼ぶ。ほかの方式は rem-qbp-conventions で見る。
- $n=7$：$2,3,5,6,8,9,12$。$h=3$ である。$Q_2=x_{(4)}=6$。下半分 $2,3,5$ の中央値は $Q_1=3$、上半分 $8,9,12$ の中央値は $Q_3=9$ である。四分位範囲は $6$ である。
- $n=6$：$1,3,4,6,7,10$。$h=3$ である。$Q_2=\dfrac{x_{(3)}+x_{(4)}}2=\dfrac{4+6}2=5$。下半分 $1,3,4$ から $Q_1=3$、上半分 $6,7,10$ から $Q_3=7$ である。四分位範囲は $4$ である。
$Q_1$ は、下半分のさらに真ん中なので、データの小さいほうからおよそ 4 分の 1 のところにある。ただし「ちょうど 4 分の 1」ではない（ex-qbp-quarter）。$Q_1$ から $Q_3$ までの間には、データのおよそ半分が入る。
def-qbp-quartile の $Q_1,Q_2,Q_3$ は、どれも「ある番号 $k$ の $x_{(k)}$」か「隣り合う番号の平均 $\dfrac{x_{(k)}+x_{(k+1)}}2$」である。しかも番号 $k$ は データの個数 $n$ だけで決まり、データの値にはよらない。たとえば
| $n$ | $Q_1$ | $Q_2$ | $Q_3$ |
|---|---|---|---|
| $6$ | $x_{(2)}$ | $\frac{x_{(3)}+x_{(4)}}2$ | $x_{(5)}$ |
| $7$ | $x_{(2)}$ | $x_{(4)}$ | $x_{(6)}$ |
| $8$ | $\frac{x_{(2)}+x_{(3)}}2$ | $\frac{x_{(4)}+x_{(5)}}2$ | $\frac{x_{(6)}+x_{(7)}}2$ |
| $11$ | $x_{(3)}$ | $x_{(6)}$ | $x_{(9)}$ |
| $12$ | $\frac{x_{(3)}+x_{(4)}}2$ | $\frac{x_{(6)}+x_{(7)}}2$ | $\frac{x_{(9)}+x_{(10)}}2$ |
である。この性質を主定理 thm-qbp-robust で使う。
箱ひげ図と外れ値
数直線に沿って次のものを描いた図を 箱ひげ図 という。
- 箱：$Q_1$ から $Q_3$ までの長方形。
- 箱の中の線：$Q_2$ の位置。
- ひげ：箱の両端から最小値・最大値まで引いた線分。
データの中で $Q_1-1.5(Q_3-Q_1)$ より小さい値、または $Q_3+1.5(Q_3-Q_1)$ より大きい値を 外れ値 と呼ぶ基準がよく使われる。この基準を使うときは、外れ値を点で別に描き、ひげは外れ値でない値の最小・最大までにする（NIS12 1.3.3.7）。教科書によっては、等号を含めて「以下」「以上」とするものもある。違うのは境目ちょうどの値の扱いだけで、この記事では上の「より小さい」「より大きい」の定め方に従う。$1.5$ という数は約束であり、数学の定理から決まるものではない。

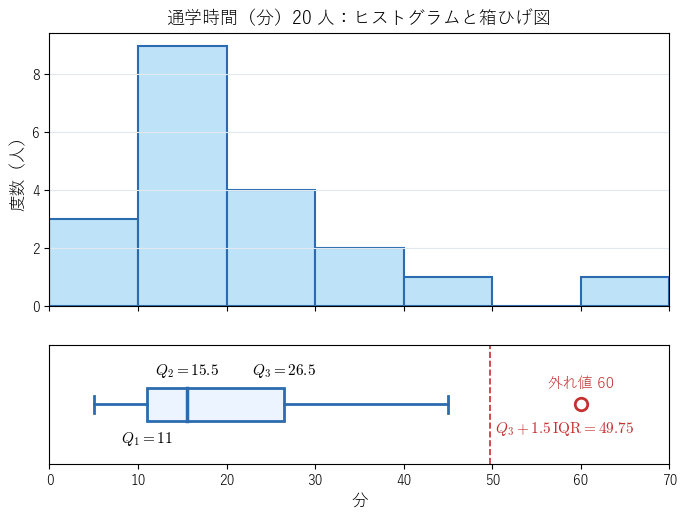

20 人の通学時間のヒストグラムと箱ひげ図。山の位置と箱の位置、右に長い裾とひげ・外れ値が対応する
20 人の通学時間（分）が、小さい順に
$$
5,7,8,10,10,12,12,13,15,15,\quad 16,18,20,22,25,28,30,35,45,60
$$
であったとする（左の 10 個が下半分、右の 10 個が上半分）。
- $Q_2=\dfrac{x_{(10)}+x_{(11)}}2=\dfrac{15+16}2=15.5$。
- 下半分の中央値は $\dfrac{x_{(5)}+x_{(6)}}2=\dfrac{10+12}2=11$ なので $Q_1=11$。
- 上半分の中央値は $\dfrac{x_{(15)}+x_{(16)}}2=\dfrac{25+28}2=26.5$ なので $Q_3=26.5$。
- 四分位範囲は $26.5-11=15.5$。上の基準は $26.5+1.5\cdot15.5=26.5+23.25=49.75$、下の基準は $11-23.25=-12.25$ である。
$60>49.75$ なので $60$ は外れ値で、ひげの右端は外れ値でない最大の値 $45$ になる。平均は $\dfrac{406}{20}=20.3$ で、中央値 $15.5$ より大きい。
図 1 の上は、幅 10 分で区切ったヒストグラムである。度数は $0$〜$10$ 分が $3$、$10$〜$20$ 分が $9$、$20$〜$30$ 分が $4$、$30$〜$40$ 分が $2$、$40$〜$50$ 分が $1$、$50$〜$60$ 分が $0$、$60$〜$70$ 分が $1$ である（各階級は左端を含み右端を含まない）。山は左に寄り、右に長い裾がある。箱ひげ図では、$Q_2$ が箱の左寄りにあり、右のひげが左のひげより長い。平均が中央値より大きいのも、右の裾の大きな値に平均が引っ張られるからである。
箱ひげ図は、分布の中心（$Q_2$）、真ん中の半分の広がり（箱の長さ）、左右の偏り（箱の中の線の位置、ひげの長さ）を 1 本の図に縮める。いくつかのデータを並べて比べるのに向いている。一方で、5 つの数しか使わないので、分布の細かい形は失われる（ex-qbp-same-summary）。
主定理：1 つの値を変えても四分位数は大きく動かない
ex-qbp-even の外れ値 $20$ を $200$ に変えても、上半分の中央値は $\dfrac{10+11}2=10.5$ のままで、四分位数は 1 つも変わらない。一方、平均は大きく変わる。この違いを定理にする。まず、「$j$ 番目に小さい値」を個数で言い換える。
以下、データは $n$ 個の「もの」の並び $x_1,\dots,x_n$ と考え、同じ値が何個あってもそれぞれ 1 個と数える。
$n$ 個のデータ、$1\le j\le n$、実数 $c$ について、次が成り立つ。
(1) $x_{(j)}\le c$ であることと、「$c$ 以下のデータが $j$ 個以上ある」ことは同値である。
(2) $x_{(j)}\ge c$ であることと、「$c$ 以上のデータが $n-j+1$ 個以上ある」ことは同値である。
方針：どちらも、並べ替えた列 $x_{(1)}\le\dots\le x_{(n)}$ の前の部分・後ろの部分の個数を数える。(2) は (1) の向きを逆にしたものなので、(1) を丁寧に示し、(2) は同じ手順を書く。
段 1（(1) の「ならば」）。$x_{(j)}\le c$ とする。並べ替えた列は小さい順なので $x_{(1)}\le x_{(2)}\le\dots\le x_{(j)}$ で、この $j$ 個はどれも $x_{(j)}$ 以下、したがって $c$ 以下である。よって $c$ 以下のデータは $j$ 個以上ある。
段 2（(1) の逆）。$c$ 以下のデータが $j$ 個以上あるとする。仮に $x_{(j)}>c$ だったとすると、$x_{(j)}\le x_{(j+1)}\le\dots\le x_{(n)}$ の $n-j+1$ 個はどれも $c$ より大きい。すると $c$ 以下になれるのは残りの $x_{(1)},\dots,x_{(j-1)}$ の $j-1$ 個だけで、$c$ 以下のデータが $j$ 個以上あることに反する。よって $x_{(j)}\le c$ である。
段 3（(2)）。$x_{(j)}\ge c$ なら、$x_{(j)},x_{(j+1)},\dots,x_{(n)}$ の $n-j+1$ 個はどれも $c$ 以上である。逆に、$c$ 以上のデータが $n-j+1$ 個以上あるとき、仮に $x_{(j)}< c$ なら $x_{(1)},\dots,x_{(j)}$ の $j$ 個が $c$ 未満で、$c$ 以上になれるのは残りの $n-j$ 個だけになり、仮定に反する。よって $x_{(j)}\ge c$ である。$\square$
ex-qbp-odd のデータ $3,5,6,7,8,8,9,10,12,13,15$ で $j=6$ とする。$x_{(6)}=8$ である。
- $c=8$：$8$ 以下のデータは $3,5,6,7,8,8$ の $6$ 個で、$6\ge j$。確かに $x_{(6)}\le8$。
- $c=7.5$：$7.5$ 以下のデータは $3,5,6,7$ の $4$ 個で、$6$ 個に足りない。確かに $x_{(6)}=8>7.5$。
-
- で $c=8$：$8$ 以上のデータは $8,8,9,10,12,13,15$ の $7$ 個で、$n-j+1=11-6+1=6$ 個以上ある。確かに $x_{(6)}\ge8$。
$n\ge2$ 個のデータ $x_1,\dots,x_n$ のうち 1 つ（$x_i$ とする）を任意の実数 $t$ に取り替えたデータを $y_1,\dots,y_n$ とし、小さい順に $y_{(1)}\le\dots\le y_{(n)}$ と並べる。このとき
$$
x_{(j-1)}\le y_{(j)}\le x_{(j+1)}\qquad(2\le j\le n-1)
$$
である。端では $y_{(1)}\le x_{(2)}$、$y_{(n)}\ge x_{(n-1)}$ が成り立つ。
方針：取り替えで変わるのは 1 個だけなので、「$x_{(j+1)}$ 以下の $j+1$ 個」のうち少なくとも $j$ 個は新しいデータにも残る。これと lem-qbp-count を組み合わせる。
段 1（右の不等式 $y_{(j)}\le x_{(j+1)}$、$1\le j\le n-1$）。並べ替えた列の前から $j+1$ 個 $x_{(1)},\dots,x_{(j+1)}$ は、どれも $x_{(j+1)}$ 以下である。取り替えたのは 1 個だけなので、この $j+1$ 個のうち取り替えられたのは多くても 1 個である。したがって少なくとも $j$ 個はそのまま新しいデータ $y_1,\dots,y_n$ に残っている。よって新しいデータの中に、$x_{(j+1)}$ 以下のものが $j$ 個以上ある。lem-qbp-count (1) を新しいデータと $c=x_{(j+1)}$ に使うと、$y_{(j)}\le x_{(j+1)}$ である。
段 2（左の不等式 $y_{(j)}\ge x_{(j-1)}$、$2\le j\le n$）。並べ替えた列の後ろの $x_{(j-1)},x_{(j)},\dots,x_{(n)}$ は $n-j+2$ 個あり、どれも $x_{(j-1)}$ 以上である。取り替えられたのは多くても 1 個なので、少なくとも $n-j+1$ 個は新しいデータに残る。lem-qbp-count (2) を新しいデータと $c=x_{(j-1)}$ に使うと、$y_{(j)}\ge x_{(j-1)}$ である。
段 3（まとめ）。$2\le j\le n-1$ なら段 1・段 2 の両方が使えて、$x_{(j-1)}\le y_{(j)}\le x_{(j+1)}$ である。$j=1$ では段 1 だけが、$j=n$ では段 2 だけが使える。$\square$
$n\ge6$ とする。$n$ 個のデータのうち 1 つを任意の実数に取り替えたとき、取り替えた後の四分位数 $Q_1',Q_2',Q_3'$ は次の範囲にある。rem-qbp-index のとおり、もとの $Q_m$（$m=1,2,3$）が
- $Q_m=x_{(k)}$ の形なら、$x_{(k-1)}\le Q_m'\le x_{(k+1)}$。
- $Q_m=\dfrac{x_{(k)}+x_{(k+1)}}2$ の形なら、$\dfrac{x_{(k-1)}+x_{(k)}}2\le Q_m'\le\dfrac{x_{(k+1)}+x_{(k+2)}}2$。
ここに現れる番号はどれも $1$ 以上 $n$ 以下であり、したがって $Q_1',Q_2',Q_3'$ はどれも、取り替える値 $t$ をどう選んでも、もとのデータだけで決まる範囲に収まる。一方、平均値は、取り替える値を選べばどんな実数にもできる。
方針：四分位数を作る番号が $n$ だけで決まることを使い、各番号に lem-qbp-interlace を当てはめる。そのために、番号が補題の使える範囲（$2$ 以上 $n-1$ 以下）にあることを先に確かめる。
段 1（番号は取り替えの前後で同じ）。取り替えてもデータの個数は $n$ のままである。rem-qbp-index のとおり、$Q_m$ を作る番号は $n$ だけで決まるので、$Q_m=x_{(k)}$ なら $Q_m'=y_{(k)}$、$Q_m=\dfrac{x_{(k)}+x_{(k+1)}}2$ なら $Q_m'=\dfrac{y_{(k)}+y_{(k+1)}}2$ である。
段 2（$Q_1$ の番号は $2$ 以上）。$h$ を $\dfrac n2$ 以下の最大の整数とする。$n\ge6$ なので $h\ge3$ である。下半分 $x_{(1)},\dots,x_{(h)}$ の中央値が $Q_1$ である。$h$ が奇数なら $Q_1=x_{\left(\frac{h+1}2\right)}$ で、$h\ge3$ から $\dfrac{h+1}2\ge2$ である。$h$ が偶数なら $h\ge4$ で、$Q_1=\dfrac{x_{(h/2)}+x_{(h/2+1)}}2$、$\dfrac h2\ge2$ である。どちらの場合も、$Q_1$ に使う最小の番号は $2$ 以上である。
段 3（$Q_3$ の番号は $n-1$ 以下）。上半分は $x_{(n-h+1)},\dots,x_{(n)}$ の $h$ 個である。$h$ が奇数なら、その真ん中は前から $\dfrac{h+1}2$ 番目で、番号は $n-h+\dfrac{h+1}2=n-\dfrac{h-1}2\le n-1$（$h\ge3$ より $\dfrac{h-1}2\ge1$）である。$h$ が偶数なら、使う番号は $n-h+\dfrac h2=n-\dfrac h2$ と $n-\dfrac h2+1$ で、大きいほうは $h\ge4$ より $n-1$ 以下である。$Q_2$ の番号は $Q_1$ と $Q_3$ の番号の間にあるので、これも $2$ 以上 $n-1$ 以下である。
段 4（補題を使う）。段 2・段 3 より、$Q_1,Q_2,Q_3$ に使うすべての番号 $k$ について $2\le k\le n-1$ である。lem-qbp-interlace から $x_{(k-1)}\le y_{(k)}\le x_{(k+1)}$ である。$Q_m=x_{(k)}$ の形なら、これがそのまま主張である。$Q_m=\dfrac{x_{(k)}+x_{(k+1)}}2$ の形なら、番号 $k$ と $k+1$ の両方に補題を使って
$$
x_{(k-1)}\le y_{(k)}\le x_{(k+1)},\qquad x_{(k)}\le y_{(k+1)}\le x_{(k+2)}
$$
を得る。2 つを足して $2$ で割ると、主張の不等式になる。
段 5（平均値）。$x_i$ を $t$ に取り替えると、合計は $t-x_i$ だけ変わるので、新しい平均値は $\bar x+\dfrac{t-x_i}n$ である。どんな実数 $u$ についても $t=x_i+n(u-\bar x)$ と選べば、新しい平均値は $u$ になる。$\square$
$Q_1$ に使う番号が $2$ 以上であることが効いている。$n\le5$ ではこれが崩れ、定理も成り立たない（ex-qbp-small-n）。
ex-qbp-odd のデータ（$n=11$）では、rem-qbp-index の表から $Q_1=x_{(3)}$、$Q_2=x_{(6)}$、$Q_3=x_{(9)}$ である。定理の範囲は
$$
x_{(2)}=5\le Q_1'\le x_{(4)}=7,\qquad x_{(5)}=8\le Q_2'\le x_{(7)}=9,\qquad x_{(8)}=10\le Q_3'\le x_{(10)}=13
$$
である。
- 2 つある $8$ の 1 つを $100$ に取り替えると、並べ替えて $3,5,6,7,8,9,10,12,13,15,100$ となり、$Q_1'=6$、$Q_2'=9$、$Q_3'=13$ である。$Q_2'$ と $Q_3'$ は範囲の右端にちょうど届いている。
- 同じ $8$ を $-100$ に取り替えると、$-100,3,5,6,7,8,9,10,12,13,15$ となり、$Q_1'=5$、$Q_2'=8$、$Q_3'=12$ である。$Q_1'$ は範囲の左端に届いている。
どちらの場合も範囲に入っており、範囲の端に届く取り替え方もある。

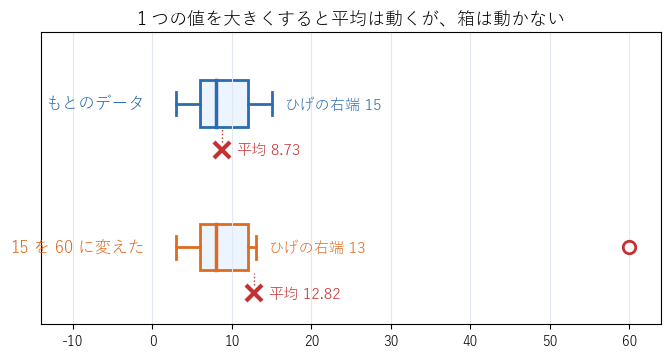

15 を 60 に取り替えると、平均（×、箱の下）は右に動くが、箱（Q1 から Q3）と中央値の線は動かない。ひげの右端は 15 から 13 になる
ex-qbp-odd の最大値 $15$ を $60$ に取り替える。
- 平均値：合計は $96$ から $96-15+60=141$ に変わり、平均値は $\dfrac{96}{11}=8.727\ldots$ から $\dfrac{141}{11}=12.818\ldots$ に上がる。
- 分散：$\dfrac{1410}{121}=11.65\ldots$ から $\dfrac{27870}{121}=230.33\ldots$ に、約 $20$ 倍になる。標準偏差は $3.41\ldots$ から $15.17\ldots$ になる。
- 四分位数：上半分は $9,10,12,13,60$ になるが、その中央値は $12$ のままで、$Q_1=6$、$Q_2=8$、$Q_3=12$ はどれも変わらない。
$60$ は $Q_3+1.5(Q_3-Q_1)=12+9=21$ を超えるので外れ値として点で描かれ、ひげの右端は $13$ になる（図 2）。平均は外れ値に引っ張られ、四分位数は引っ張られない。
平均値が「ずれの 2 乗の和」を最小にする値であることは 平均値と二乗誤差 で、中央値が「ずれの絶対値の和」を最小にする値であることは 中央値と絶対誤差 で示した。2 乗は大きなずれをさらに大きく数えるので、平均は遠くの 1 点に強く引かれる。絶対値はずれを比例でしか数えないので、中央値や四分位数は遠くの 1 点にあまり引かれない。thm-qbp-robust は、この違いを「動く範囲」として正確に述べたものである。
例と反例
thm-qbp-robust と箱ひげ図について、条件を外すと何が崩れるかを先にまとめる。
| 外した仮定・思い込み | 崩れる主張 | ボックス |
|---|---|---|
| $n\ge6$ | 1 つの値の取り替えで $Q_1$ がいくらでも動く | ex-qbp-small-n |
| 取り替えるのは 1 つだけ | 3 つ取り替えると $Q_3$ がいくらでも動く | ex-qbp-many |
| 「四分位数でちょうど 4 等分される」 | $Q_1$ 以下の割合は $\frac14$ からずれる | ex-qbp-quarter |
| 「箱ひげ図が同じなら分布も同じ」 | 五数要約が同じでも分散が違う | ex-qbp-same-summary |
| 「四分位数の定め方は 1 通り」 | 方式によって値が違う | ex-qbp-conventions |
$n=5$ のデータ $1,2,3,4,5$ を考える。$h=2$ なので、下半分は $1,2$、上半分は $4,5$ で、
$$
Q_1=\frac{1+2}2=1.5,\qquad Q_2=3,\qquad Q_3=\frac{4+5}2=4.5
$$
である。最小値 $1$ を $-100$ に取り替えると、下半分は $-100,2$ になり、$Q_1'=\dfrac{-100+2}2=-49$ である。$-100$ の代わりに $-10^6$ にすれば $Q_1'=\dfrac{-10^6+2}2=-499999$ で、取り替える値を小さくするほど $Q_1'$ はいくらでも小さくなる。
崩れたのは、prf-qbp-robust の段 2 である。$n=5$ では $h=2$ で、$Q_1$ に最小値 $x_{(1)}$ そのものが使われる。番号 $1$ には lem-qbp-interlace の左の不等式がないので、$Q_1'$ を下から押さえるものがない。$n\le5$ ではいつも $h\le2$ で、$Q_1$ に $x_{(1)}$ が使われるので、同じことが起こる。
ex-qbp-odd のデータ（$n=11$）では $Q_3=x_{(9)}=12$ である。
- 大きいほうから 2 つ（$13,15$）を $1000$ に取り替えると、並べて $3,5,6,7,8,8,9,10,12,1000,1000$ となり、$9$ 番目は $12$ のままで $Q_3'=12$ である。
- 大きいほうから 3 つ（$12,13,15$）を $1000$ に取り替えると、$3,5,6,7,8,8,9,10,1000,1000,1000$ となり、$Q_3'=x_{(9)}=1000$ である。$1000$ の代わりにどんな大きな数を入れても、$Q_3'$ はその数になる。
$x_{(9)}$ 以上のデータは $x_{(9)},x_{(10)},x_{(11)}$ の $3$ 個である。この 3 個をすべて大きな値に取り替えると、lem-qbp-count (2) の「$c$ 以上のデータが $n-9+1=3$ 個以上ある」がどんな大きな $c$ でも成り立ち、$x_{(9)}$ を上から押さえるものがなくなる。2 個まで取り替えても、$c$ 以上のデータを 3 個そろえるには、もとの値が少なくとも 1 個要る。もとの値はどれも $x_{(11)}=15$ 以下なので、$Q_3'\le15$ に押さえられる。たとえば $3,5$ の 2 個を $1000$ に取り替えると、並べて $6,7,8,8,9,10,12,13,15,1000,1000$ となり、$Q_3'=x_{(9)}=15$ である。押さえているのは $12$ ではなく $15$ であることに注意する。平均は 1 個の取り替えで動いたのに対し、$Q_3$ を動かすには 3 個の取り替えが要る。
rem-qbp-index の表から、$Q_1$ 以下にある番号の割合を見る。
- $n=6$：$Q_1=x_{(2)}$ で、$x_{(1)},x_{(2)}$ の $2$ 個が $Q_1$ 以下にある。割合は $\dfrac26=0.333\ldots$ である。
- $n=11$：$Q_1=x_{(3)}$ で、$3$ 個が $Q_1$ 以下にある。割合は $\dfrac3{11}=0.2727\ldots$ である。ex-qbp-odd では $3,5,6$ の $3$ 個が $Q_1=6$ 以下である。
- $n=12$：$Q_1=\dfrac{x_{(3)}+x_{(4)}}2$ で、$x_{(3)}< x_{(4)}$ なら $Q_1$ より小さい値はちょうど $3$ 個、割合は $\dfrac3{12}=0.25$ である。ex-qbp-even では $2,4,4$ の $3$ 個が $Q_1=4.5$ より小さい。
データの個数が 4 で割り切れるときは 4 等分にぴったり合うが、そうでないときは少しずれる。個数が大きくなるほど、ずれの割合は小さくなる。
9 個ずつの 2 つのデータ
$$
\text{P}：1,2,3,4,5,6,7,8,9,\qquad \text{Q}：1,\ 2.5,\ 2.5,\ 2.5,\ 5,\ 7.5,\ 7.5,\ 7.5,\ 9
$$
を比べる。どちらも $h=4$ である。
- P：$Q_2=x_{(5)}=5$。下半分 $1,2,3,4$ から $Q_1=\dfrac{2+3}2=2.5$、上半分 $6,7,8,9$ から $Q_3=\dfrac{7+8}2=7.5$。
- Q：$Q_2=5$。下半分 $1,2.5,2.5,2.5$ から $Q_1=\dfrac{2.5+2.5}2=2.5$、上半分 $7.5,7.5,7.5,9$ から $Q_3=7.5$。
五数要約はどちらも $1,\ 2.5,\ 5,\ 7.5,\ 9$ で、箱ひげ図はまったく同じになる（図 3）。平均もどちらも $5$ である。しかし分散は、P が
$$ \frac{(-4)^2+(-3)^2+(-2)^2+(-1)^2+0^2+1^2+2^2+3^2+4^2}{9}=\frac{60}9=\frac{20}3=6.666\ldots $$
Q が
$$ \frac{(-4)^2+3\cdot(-2.5)^2+0^2+3\cdot2.5^2+4^2}{9}=\frac{16+18.75+18.75+16}{9}=\frac{69.5}9=\frac{139}{18}=7.722\ldots $$
で、違う。P は 1 から 9 まで均等に並び、Q は $2.5$ と $7.5$ の 2 か所に固まっている。箱ひげ図はこの違いを描かない。

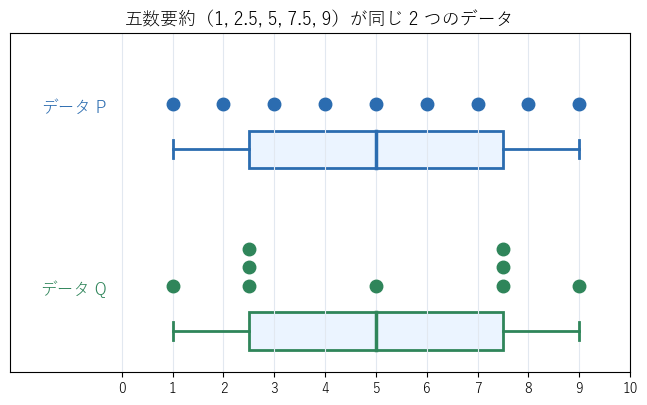

五数要約が同じ 2 つのデータ。点の並び方は違うが、箱ひげ図は一致する
def-qbp-quartile は日本の高校の教科書の方式である。統計ソフトや表計算ソフトは別の方式を使うことが多い。代表的なものを 2 つ挙げる。$0< p<1$ に対し、「$p$ の割合のところの値」を次のように決める。
- 方式 A：番号 $1+(n-1)p$ の位置の値。番号が整数でないときは、前後の $x_{(k)}$ と $x_{(k+1)}$ を直線で結んで（線形補間で）決める。つまり番号が $k+d$（$k$ は整数、$0\le d<1$）なら $x_{(k)}+d\bigl(x_{(k+1)}-x_{(k)}\bigr)$ とする。
- 方式 B：番号 $(n+1)p$ の位置の値を、同じように線形補間で決める。
$p=\frac14,\frac12,\frac34$ の値を $Q_1,Q_2,Q_3$ とする。表計算ソフト Excel では、方式 A が QUARTILE.INC 関数の方式、方式 B が QUARTILE.EXC 関数の方式である。これは関数の説明ページ（MSQI、MSQE）の計算例で確かめられる。たとえば QUARTILE.INC の例では、$1,2,4,7,8,9,10,12$（$n=8$）の第 1 四分位数が $3.5$ である。方式 A では番号が $1+7\cdot\frac14=2.75$ で $2+0.75\cdot(4-2)=3.5$ となって合い、方式 B では番号が $9\cdot\frac14=2.25$ で $2.5$ となって合わない。統計ソフトで使われている方式を 9 通りに整理した論文がある（HF96。方式 A はその第 7 方式、方式 B は第 6 方式にあたる）。教科書の方式の $Q_2$ と、方式 A・方式 B の $p=\frac12$ の値は、どれも中央値に一致する（HF96 の 9 方式の中には、一致しないものもある）。一方、$Q_1,Q_3$ は一般に一致しない。どれが正しいということはなく、データが多いと差は小さくなる。
ex-qbp-odd のデータ（$n=11$）で、方式 A の $Q_1$ の番号は $1+10\cdot\frac14=3.5$ なので、
$$
Q_1=x_{(3)}+0.5\bigl(x_{(4)}-x_{(3)}\bigr)=6+0.5\cdot(7-6)=6.5
$$
である。$Q_3$ の番号は $1+10\cdot\frac34=8.5$ なので、$Q_3=x_{(8)}+0.5(x_{(9)}-x_{(8)})=10+0.5\cdot2=11$ である。方式 B では番号が $12\cdot\frac14=3$ と $12\cdot\frac34=9$ でどちらも整数なので、$Q_1=x_{(3)}=6$、$Q_3=x_{(9)}=12$ である。
ex-qbp-even のデータ（$n=12$）では、方式 A の番号は $1+11\cdot\frac14=3.75$ と $1+11\cdot\frac34=9.25$ で、
$$
Q_1=4+0.75\cdot(5-4)=4.75,\qquad Q_3=10+0.25\cdot(11-10)=10.25
$$
である。方式 B の番号は $13\cdot\frac14=3.25$ と $13\cdot\frac34=9.75$ で、$Q_1=4+0.25\cdot1=4.25$、$Q_3=10+0.75\cdot1=10.75$ である。まとめると次のようになる。
| データ | 教科書の方式 | 方式 A | 方式 B |
|---|---|---|---|
| ex-qbp-odd（$n=11$） | $Q_1=6$、$Q_3=12$ | $Q_1=6.5$、$Q_3=11$ | $Q_1=6$、$Q_3=12$ |
| ex-qbp-even（$n=12$） | $Q_1=4.5$、$Q_3=10.5$ | $Q_1=4.75$、$Q_3=10.25$ | $Q_1=4.25$、$Q_3=10.75$ |
中央値はこの 3 つの方式のどれでも $8$ と $7.5$ である。ex-qbp-even の外れ値の判定は、方式 A でも変わらない。四分位範囲は $10.25-4.75=5.5$、上の基準は $10.25+1.5\cdot5.5=18.5$ で、$20$ はこれを超える。
大学数学で見る：分位点と損失関数
ここからは、四分位数を大学の統計学の言葉で見直す。まず高校数学で解ける問題を 1 つ置き、次にその背後の構造を述べる。
データ $1,3,4,8,9$（$n=5$）について、
$$
L(a)=\sum_{x_i\ge a}\frac14(x_i-a)+\sum_{x_i< a}\frac34(a-x_i)
$$
を最小にする $a$ を求めよ。$a$ より大きいデータとの差には重み $\frac14$、$a$ より小さいデータとの差には重み $\frac34$ を掛けて足している。重みがどちらも $\frac12$ なら $L(a)=\frac12\sum|x_i-a|$ で、最小にする $a$ は中央値である（中央値と絶対誤差）。
データの値での $L$ を計算すると、次のようになる。
| $a$ | $1$ | $3$ | $4$ | $8$ | $9$ |
|---|---|---|---|---|---|
| $L(a)$ | $5$ | $4.5$ | $5.25$ | $12.25$ | $15$ |
たとえば $a=3$ では、$3$ 以上の $3,4,8,9$ との差 $0,1,5,6$ の和 $12$ に $\frac14$ を掛けて $3$、$3$ より小さい $1$ との差 $2$ に $\frac34$ を掛けて $1.5$、合わせて $4.5$ である。
方針：$L(a)$ は、データの値で区切った各区間の上で 1 次関数になる。各区間での傾き（$a$ が 1 増えたときの $L$ の増え方）を求め、傾きが負から正に変わるところを探す。
段 1（傾きの式）。$a$ がどのデータの値とも等しくないとき、$a$ より小さいデータの個数を $m$ とする。$a$ を少し増やすと、$a$ より大きい $5-m$ 個の各項 $\frac14(x_i-a)$ は $a$ の増え分の $\frac14$ 倍だけ減り、$a$ より小さい $m$ 個の各項 $\frac34(a-x_i)$ は $\frac34$ 倍だけ増える。よって、その区間での傾きは
$$
-\frac14(5-m)+\frac34m=m-\frac54
$$
である。
段 2（傾きの符号）。$a<1$ では $m=0$ で傾きは $-\frac54$、$1< a<3$ では $m=1$ で傾きは $-\frac14$、$3< a<4$ では $m=2$ で傾きは $\frac34$、それより右では $m\ge3$ で傾きはさらに大きく、正である。
段 3（結論）。$L(a)$ は $a$ について連続で（各項が連続なので）、$a<3$ では傾きが負なので減り、$a>3$ では傾きが正なので増える。よって $L(a)$ は $a=3$ で最小になり、最小値は表のとおり $L(3)=4.5$ である。$3$ は小さいほうから $2$ 番目の値で、$\frac14\cdot5=1.25$ を切り上げた番号にあたる。$\square$
段 1 の傾き $m-\frac54$ は、$m-\tau n$（$\tau=\frac14$、$n=5$）の形をしている。一般に $0<\tau<1$ に対し
$$
\rho_\tau(u)=\begin{cases}\tau u&(u\ge0)\\(\tau-1)u&(u<0)\end{cases},\qquad L_\tau(a)=\sum_{i=1}^n\rho_\tau(x_i-a)
$$
とおくと、同じ計算で傾きは「$a$ より小さいデータの個数 $-\tau n$」になる。したがって $\tau n$ が整数でないとき、$L_\tau$ を最小にする $a$ は $x_{(k)}$（$k$ は $\tau n$ を切り上げた整数）である。$\tau n$ が整数 $k$ のときは、$x_{(k)}$ から $x_{(k+1)}$ までの区間で傾きが $0$ になり、その区間のどの点でも最小になる。$\rho_\tau$ をチェック関数（pinball loss）といい、$\tau=\frac12$ が中央値、$\tau=\frac14,\frac34$ が四分位数にあたる。
- ex-qbp-odd（$n=11$）で $\tau=\frac14$ とすると $\tau n=2.75$ で、最小は $x_{(3)}=6=Q_1$ である。$\tau=\frac34$ では $\tau n=8.25$ で、最小は $x_{(9)}=12=Q_3$ である。
- ex-qbp-even（$n=12$）で $\tau=\frac14$ とすると $\tau n=3$ が整数で、$x_{(3)}=4$ から $x_{(4)}=5$ までのすべての点で最小になる。教科書の $Q_1=4.5$ はこの区間の真ん中である。
直線 $y=\alpha+\beta x$ を、2 乗の和の代わりに $\sum\rho_\tau(y_i-\alpha-\beta x_i)$ の最小で決める方法を 分位点回帰 という（KB78）。
また、$F(c)=\dfrac{c\text{ 以下のデータの個数}}n$ とおくと、lem-qbp-count (1) は「$x_{(j)}\le c$ と $F(c)\ge\dfrac jn$ は同値」と言い換えられる。ここから、$F(c)\ge p$ となる最小の $c$ は $x_{(k)}$（$k$ は $np$ を切り上げた整数）である。この「$F$ の逆関数」を 分位点関数 という（HF96 の第 1 方式）。$F$ は確率分布の累積分布関数のデータ版で、確率分布の中央値も同じように定める（確率分布の中央値）。
ex-qbp-many のように、「データのうち何個を取り替えれば値をいくらでも大きく（小さく）できるか」の最小の個数を $n$ で割った割合を、有限標本の ブレークダウン点 という。ブレークダウン点の考え方は Ham71 が導入した（ここで使った有限標本の形は、その後に定められたものである）。ex-qbp-odd の $n=11$ では
| 値 | 平均値 | $Q_1=x_{(3)}$ | $Q_2=x_{(6)}$ | $Q_3=x_{(9)}$ |
|---|---|---|---|---|
| いくらでも動かすのに要る取り替えの個数 | $1$ | $3$ | $6$ | $3$ |
| 割合 | $\frac1{11}$ | $\frac3{11}$ | $\frac6{11}$ | $\frac3{11}$ |
である。$Q_1=x_{(3)}$ を小さくするには $x_{(1)},x_{(2)},x_{(3)}$ の 3 個を、大きくするには $x_{(3)}$ から $x_{(11)}$ までの 9 個を取り替える必要があり、少ないほうの 3 個が表の数である。$n$ が大きくなると、平均値の割合は $0$ に、中央値は約 $\frac12$ に、四分位数は約 $\frac14$ に近づく。thm-qbp-robust は「$n\ge6$ なら 1 個の取り替えでは足りない」ことを示している。
さらに先へ
- 四分位数は、データを 4 つに分ける 分位点 の特別な場合である。100 に分ける値を百分位数（パーセンタイル）という。確率分布についての分位点は、累積分布関数の逆関数で定める（分位点関数）。
- $j$ 番目に小さい値 $x_{(j)}$ を確率変数とみたものを 順序統計量 といい、中央値や四分位数の分布を調べる道具になる（順序統計量）。
- 外れ値に強い統計の方法は 頑健統計 と呼ばれる。平均値と中央値の違いは、2 乗の和と絶対値の和の違いであった（平均値と二乗誤差、中央値と絶対誤差）。
- 箱ひげ図で 2 つのデータの違いを見たあと、その違いが偶然で説明できるかを確率で判断するのが 仮説検定の考え方 である。
